내진성능평가 및 안전진단
내진성능평가란 기존 구조물의 상태를 파악하여 설계지진하중에 대한 구조물의 안전성 여부를 평가하는 기법으로 탄성해석과 비선형해석으로 구분하여 평가합니다.
| 연직하중에 대한 기존건물 안전성 검토 |
필요시 보강 설계 |
|---|---|
| 기존건물 내진성능 예비평가/상세평가 (교육과학기술부 가이드라인) (국토해양부 가이드라인) |
X, Y 방향별 조적채움벽 고려 교과부 가이드라인을 통한 내진성능 등급판정 국토해양부 가이드라인 1단계 평가 및 검토를 통한 최종 내진보강 여부 판단 |
| 기존건물에 대한 비선형 정적 해석 (FEMA 356 / ASCE 41-06) |
기동, 보 부재의 회전각 산정 (ASCE41-06) 기존 부재의 유효강성 고려 Load Pattern 중 최소 2가지 이상 고려 (Linear, Uniform, Mode Shape) 성능점 산정 후 부재의 안전성 검토 및 층간변위 검토 최종 보강 여부 결정 |
| 내진 보강 기본 계획 |
비선형 정적 해석 결과 응력집중 되는 곳에 우선 배치 성능점에서 파괴부재 생기는 위치에 배치 건물 입면을 고려한 배치 편심이 발생되지 않도록 대칭으로 배치 |
| 내진 보강 후 비선형 정적/동적 해석을 통한 안정성 검토 (건축구조설계기준(KBC2016)/ASCE41-06/FEMA356) |
성능점에서의 부재의 안전성 검토 성능점에서의 층간변위 검토 역사 및 인공지진파 3개~7개에 대한 개별 부재 성능수준 검토 접합부 설계 |
| 내진 보강 후 기초 검토 |
기존 기초의 안전성 및 추가 보강부재를 고려한 기초반력(압력, 인발력) 검토 기초보강시 안전성, 시공성, 경제성을 고려한 기초공법 선정 |
| 내진 보강 실시 설계 |
최종 보강 위치 결정(협의) 보강부재 및 접합부 상세 설계 기초 보강 상세 설계 상세 공사비 산출 상세 구조도면 작성 최종 보고서 및 시방서, 내역서 제출 |
| 현장 기술지도 및 자문 |

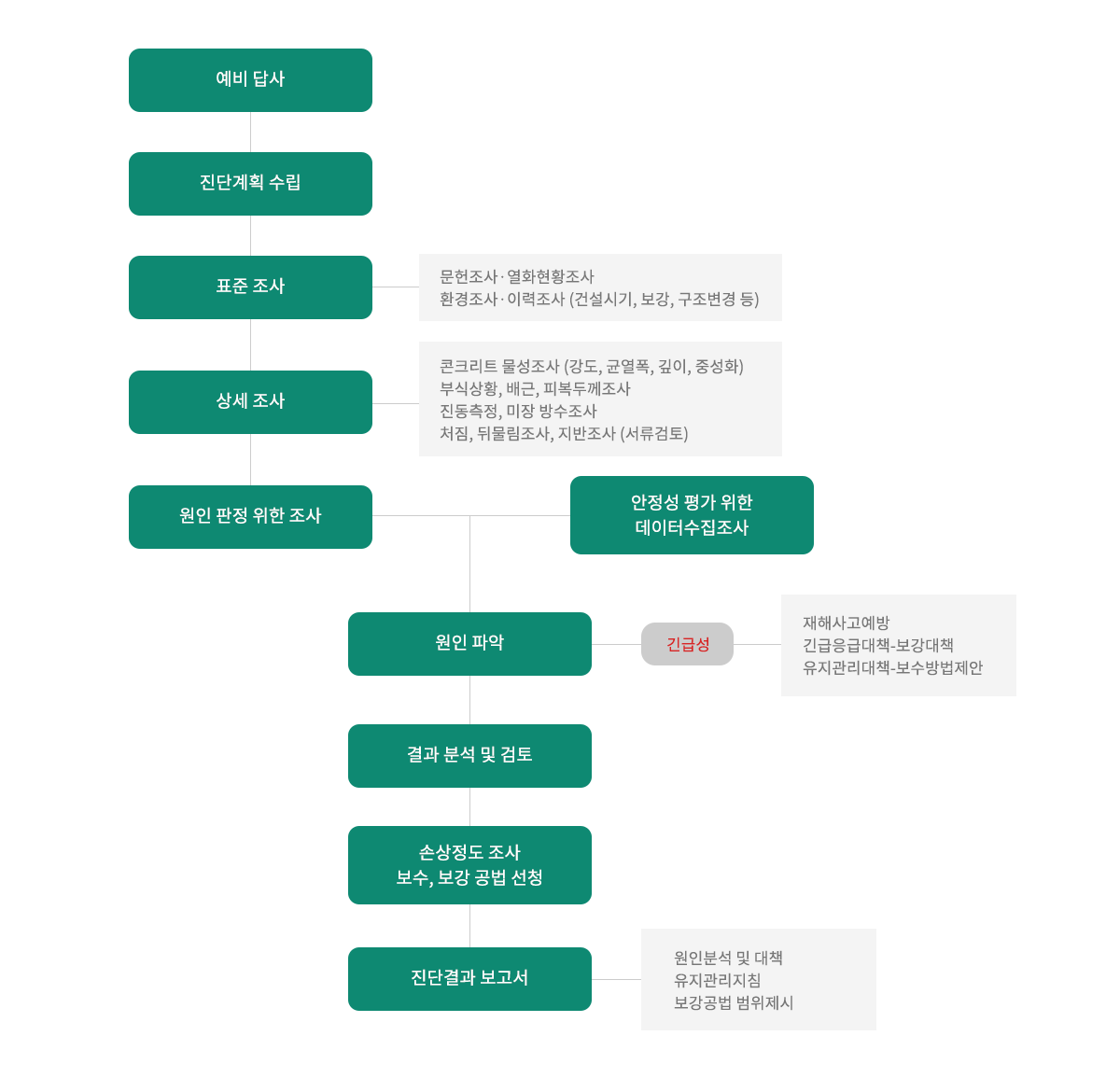

구조물안전진단 이란 기존 건설되어진 구조물의 상태 즉 강도, 내구성, 기울기, 변형 등을 종합적으로 조사하여 손상정도를 분석하고 필요시 보수, 보강안을 선정하는 구조물 진단기법입니다.
