제품소개

일반신축이음장치

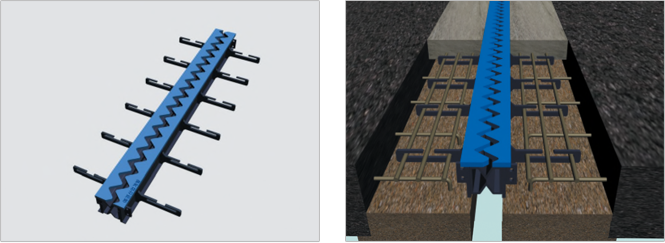

일반신축이음장치 개요

상부판과 측판이 일체화 되어있는 구조이며 내오존, 내한, 내마모가 강한 특수 고무가 측판과 접착이 되어있어 방수성이 우수하며, 톱니형 상부의 공극이 작아 주행시 소음발생이 적으며, 주행성이 뛰어나고 일체화딘 구조로 제작되어 작업이 원활하게 이루어져 시공이 우수하며 연결부가 암수로 조립하는 형태로 되어있어 누수가 발생하지 않아 하부구조에 부식을 방지하고 상판이 강재로 되어있어 반영구적이다.

형식

상부가 휭거 타입의 구조로 공극이 작아 소음 및 진동을 줄일 수 있는 구조이다.

내구성

내구성이 강한 강재를 사용하므로 수명이 반영구적임.

주행성

소음이 적고 주행 성능이 우수함.

방수성

내오존, 내한, 내구성이 좋은 합성고무로 제작되어 탁월한 방수성 및 내구성을 갖음.

적용성

강교, RC교, PC교, 직교, 사교, 곡교 등 적용이 다양함.

경제성

별도의 거푸집을 설치할 필요가 없으며, 신속한 설치 및 경제적인 유지보수가 가능함.

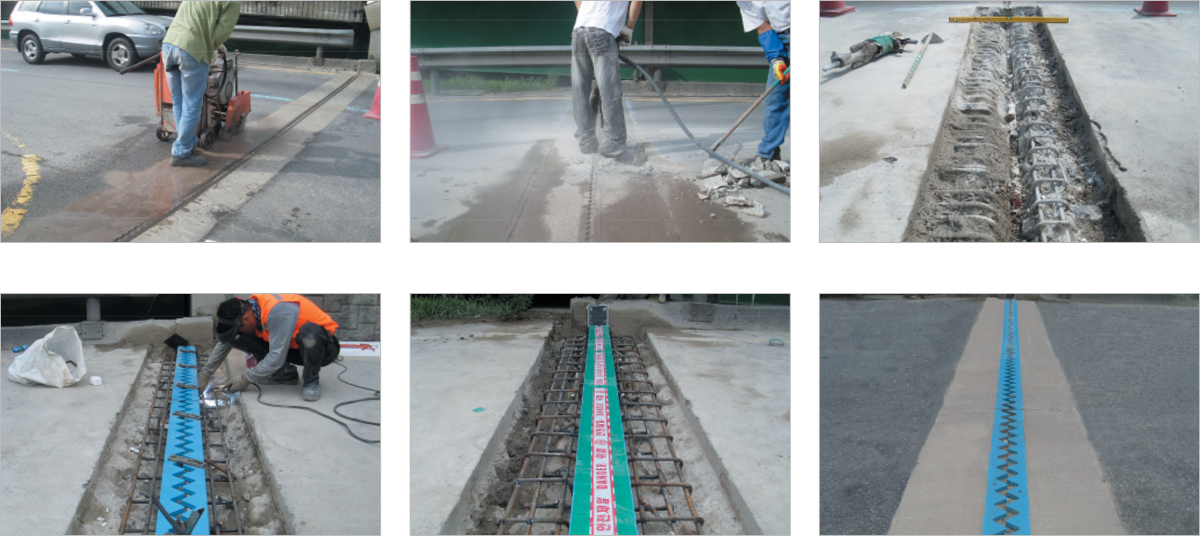

시공사진

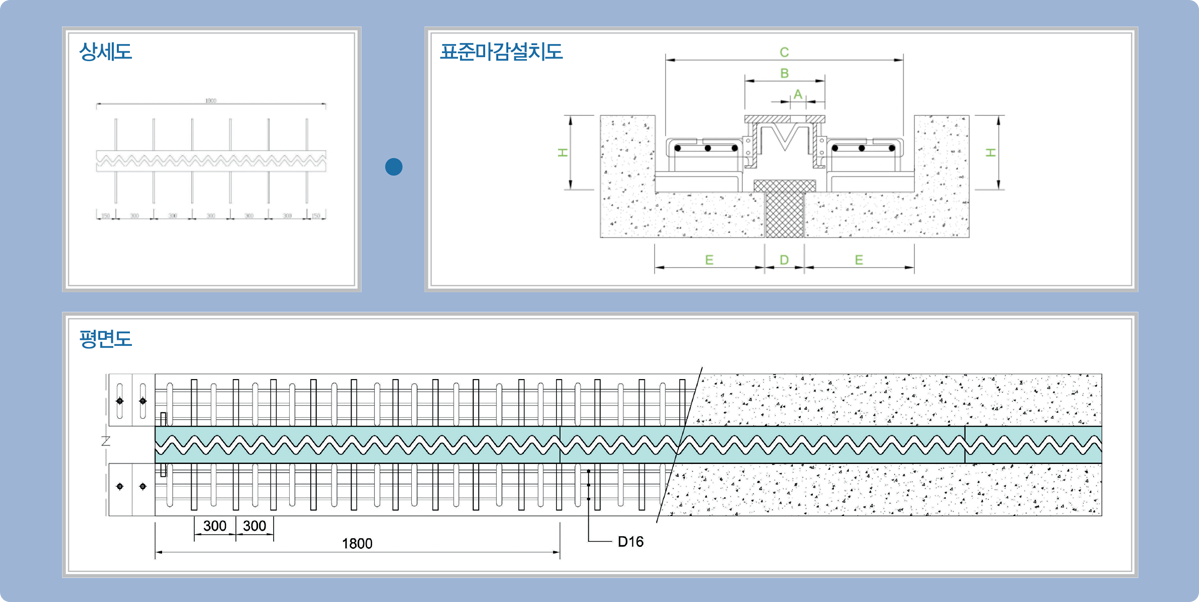

제품 표준도 및 상세도
Model No. 신축량 A B C D E H
DF-APF 50 'B' TYPE 50(±25) 35 170 670 50 330 200
DF-APF 80 'B' TYPE 80(±40) 50 230 730 80 330 200
DF-APF 100 'B' TYPE 100(±50) 60 240 740 100 350 200
DF-APF 120 'B' TYPE 120(±60) 70 290 785 120 350 250
DF-APF 160 'B' TYPE 160(±80) 90 345 845 160 350 250
